Insulation Resistance Test

TOS7200

TOS7200

110,000 (税込:121,000

  • Output voltage setting range: -25 to -1000V
  • Resistance measurement range: 0.01MΩ to 5000MΩ
  • Provided with the discharge function
  • Equipped with the window comparator
  • Hold function (which holds the measured resistance at the end of testing while PASS judgment is being output)
  • Provided with the timer function
  • Rear output terminals
  • Measured-value monitoring terminals
  • Equipped with the panel memory (enabling 10 different settings to be stored)
  • Equipped with the SIGNAL I/O connector and remote control terminal
  • Equipped with the RS232C interface as standard

Login to myKIKUSUI / What is myKIKUSUI?
カート機能が動くまでの
  • Features
  • Dimensions
  • Options
  • Downloads

Features

The TOS7200 is an insulation resistance tester available for a wide range of various electric and electronic components, as well as electric and electronic equipment. The output voltage can be set at desired value in the range of – 25V to -1,000V with a resolution of 1V. (conforms with the output characteristics of the JIS C 1302-2002).

As it is fitted with a window comparator and timer function, the tester is capable of efficiently conducting insulation resistance tests based on various safety standards. In addition, this product is equipped with panel memory as standard feature, which can be recalled by remote control, SIGNAL I/O connector, and the RS-232C interface for easy automatic testing system construction.

試験電圧抵抗測定範囲
25V0.03MΩ〜250MΩ
50V0.05MΩ〜500MΩ
100V0.10MΩ〜1000MΩ
125V0.13MΩ〜1250MΩ
250V0.25MΩ〜2500MΩ
500V0.50MΩ〜5000MΩ
1000V1.00MΩ〜5000MΩ

Specifications

  • 出力部
    出力電圧範囲−25 V〜 −1000 V
    分解能1 V
    設定確度±(1.5 % of setting + 2 V)
    最大定格負荷1 W(1000 V DC/1 mA)
    最大定格電流1 mA
    出力端子出力型式フローティング
    対接地電圧±1000 Vdc
    リップル1000 V無負荷2 Vp-p以下
    最大定格負荷10 Vp-p以下
    電圧変動率1 %以下(最大定格負荷 → 無負荷)
    短絡電流12 mA以下
    出力立ち上がり時間50 ms以下(10〜90%、無負荷)
    放電機能試験終了時に強制放電(放電抵抗 25kΩ)
    電圧計
    測定範囲0 V〜−1200 V
    分解能1 V
    確度±(1 % of reading + 1 V)
    抵抗計
    測定範囲0.01 MΩ〜5000 MΩ(100 nAを超え最大定格電流1 mAまでの範囲にて)
    表示□.□□MΩ[R < 10.0 MΩ]
    □□.□MΩ[10.0 MΩ≦ R <100.0 MΩ]
    □□□MΩ[100.0MΩ ≦ R <1000MΩ]
    □□□□MΩ[1000 MΩ ≦ R ≦5000 MΩ]
    (R=測定絶縁抵抗値)
    確度 *1±(10 % of reading)[100 nA < i ≦ 200 nA]
    ±(5 % of reading)[200 nA < i ≦ 1 μA]
    ±(2 % of reading)[1 μA < i ≦ 1 mA]
    (i =出力電圧測定値/抵抗測定値)
    測定レンジ電流測定レンジをAUTOかFIXに選択可
    AUTO:測定電流値に応じて電流測定レンジを随時自動的に変更
    FIX:出力電圧設定値とLOWER設定値により電流測定レンジを固定(UPPER OFFにて)
    ホールド機能試験終了時の測定抵抗値をPASS期間中ホールド
    判定機能
    判定方式/判定動作 *2判定UPPER FAILLOWER FAILPASS
    判定方法上限基準値以上の抵抗値を検出した場合に出力を遮断しUPPER FAILと判定。下限基準値以下の抵抗値を検出した場合に出力を遮断しLOWER FAILと判定、ただし試験開始から判定待ち時間(WAIT TIME)内は判定を行わない設定時間を経過し異常がなければ出力を遮断しPASSと判定
    表示FAIL LEDが点灯
    UPPER LEDが点灯
    FAIL LEDが点灯
    LOWER LEDが点灯
    PASS LEDが点灯
    ブザーONONON
    SIGNAL I/OU FAIL信号を出力L FAIL信号を出力PASS信号を出力
    上限基準値(UPPER)設定範囲0.01 MΩ〜5000MΩ(ただし、最大定格電流以下の範囲にて)
    下限基準値(LOWER)設定範囲0.01 MΩ〜5000MΩ(ただし、最大定格電流以下の範囲にて)
    判定確度
    UPPER/LOWER共通
    *3
    i=試験電圧/(UPPER、LOWER)100nA ≦ i ≦ 200 nA200 nA < i ≦ 1μA1μA < i ≦ 1mA
    UPPER、LOWER0.01 ≦ R < 10.0MΩ±(2% of setting + 3digit)
    10.0 ≦ R < 50.0MΩ±(5% of setting + 5digit)±(2% of setting + 3digit)
    50.0 ≦ R < 100MΩ±(5% of setting + 5digit)±(2% of setting + 3digit)
    100 MΩ ≦ R < 200MΩ±(10% of setting + 5digit)±(5% of setting + 5digit)±(2% of setting + 3digit)
    200 MΩ ≦ R < 500MΩ±(10% of setting + 5digit)±(5% of setting + 5digit)±(2% of setting + 3digit)
    500 MΩ ≦ R < 1000MΩ±(10% of setting + 5digit)±(5% of setting + 5digit)±(2% of setting + 3digit)
    1000MΩ ≦ R < 2000MΩ±(10% of setting + 50digit)±(5% of setting + 50digit)
    2000MΩ ≦ R < 5000MΩ±(10% of setting + 100digit)±(5% of setting + 50digit)
    時間
    試験時間(TEST TIME)、設定範囲0.5 s〜999 s(TIMER OFF機能あり)
    判定待ち時間(WAIT TIME)、設定範囲0.3 s〜10 s(TEST TIME > WAIT TIME)
    確度±(100 ppm + 20 ms)
    • *1 湿度 20 %rh ~ 70 %rh(結露なきこと)、テストリードの揺れなどの外乱のないこと。
    • *2 PASS信号は約200ms間出力、ただし、PASS HOLDで “ HOLD ” に設定されている時はSTOPが入力されるまで連続出力。UPPER FAIL、LOWER FAIL信号はSTOPが入力されるまで連続出力。FAILまたはPASSのブザー音量は調節可能、ただし共通設定のため単独での調整はできません。
    • *3湿度20%rh~70%rh(結露なきこと)、テストリードの揺れなどの外乱のないこと。LOWER判定は判定待ち時間終了後、0.5s以上の試験時間が必要です。また、200nA以下のLOWER判定には1.0s以上の判定待ち時間が必要です。

  • REMOTE
    前面パネル6ピン Mini DINコネクタ

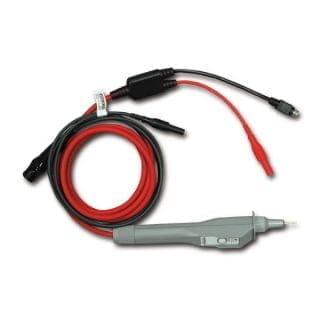

    オプションのリモートコントローラRC01-TOSまたは、RC02-TOSを接続して、スタート/ストップをリモートコントロール(ただし変換アダプタが必要)
    SIGNAL I/O
    後面パネルD SUB25Pコネクタ
    No.信号名I/O内容

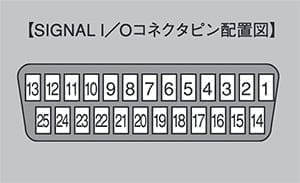

    1PM0ILSB SIGNAL I/Oコネクタピン配置図
    2PM1I
    3PM2I
    4PM3IMSB
    5N.C
    6N.C
    7N.C
    8N.C
    9STBIパネルメモリのストローブ信号入力端子
    10N.C
    11N.C
    12N.C
    13COM回路コモン(シャシ電位)
    14H.V ONO試験中および出力端子間に電圧が残留している間ON
    15TESTO試験中にON
    16PASSOPASSと判定された時に約0.2秒間ON。PASS HOLD時連続ON
    17U FAILO上限判定基準値以上を検出し、FAILと判定された時に連続ON
    18L FAILO下限判定基準値以下を検出し、FAILと判定された時に連続ON
    19READYO待機状態中ON
    20N.C
    21STARTIスタート信号入力端子
    22STOPIストップ信号入力端子
    23ENABLEIリモートコントロールイネーブル信号入力端子
    24N.C
    25COM回路コモン(シャシ電位)
    入力仕様ハイレベル入力電圧11V~15V入力信号は全てローアクティブ制御。入力端子は抵抗により+12Vにプルアップ。入力端子の開放はハイレベルを入力したのと等価。
    ローレベル入力電圧0V~4V
    ローレベル入力電流最大−5mA
    入力時間幅最小5ms
    出力仕様出力方式オープンコレクタ出力(DC4.5V~30V)
    出力耐電圧DC30V
    出力飽和電圧約1.1V(25°C)
    最大出力電流400mA(TOTAL)
    ANALOG OUT
    測定抵抗値に応じた電圧を対数 圧縮して出力
    Vo=log(1+Rx/1MΩ)
    Rx:測定抵抗値(1MΩ:0.30V、10MΩ:1.04V、100MΩ:2.00V、1000MΩ:3.00V、10000MΩ以上4.00V)
    出力インピーダンス1kΩ
    COMアナログ出力回路コモン
    確度±(2% of FS)
    RS232C
    後面パネルD SUB9Pコネクタ(EIA-232-D準拠)
    POWERスイッチ、KEYLOCK以外の全機能がリモートコントロール可能
    ボーレート9600/19200/38400bps
    (データ:8bit、パリティ:なし、ストップビット:2bitは固定)
    表示
    7セグメントLED、電圧/絶縁抵抗値表示4桁、時間表示3桁
    メモリ機能
    最大10通りの試験条件をメモリ可能
    バックアップ電池寿命
    3年以上(25°Cにて)
    TEST MODE
    MOMENTARYSTARTスイッチを押している間のみ試験を実行
    FAIL MODEリモートコントロールのストップ信号によるFAILの解除を無効にする
    DOUBLE
    ACTION
    リモートコントロールのストップ信号によるFAILの解除を無効にするSTOPスイッチを押し離してから約0.5秒以内にSTARTスイッチを押したときのみ試験を開始
    PASS HOLDPASSの判定を保持する時間を0.2s、またはHOLDに設定可能
    KEYLOCK
    START/STOP以外のキー操作を受け付けない状態に移行
    • 1digit BCDローアクティブ入力。パネルメモリの選択信号入力端子。

  • 環境
    設置場所屋内 高度2000mまで
    仕様保証範囲温度 5°C~35°C
    湿度 20%rh~80%rh(ただし、結露なきこと)
    動作範囲温度 0°C~40°C
    湿度 20%rh~80%rh(ただし、結露なきこと)
    保存範囲温度 −20°C~70°C
    湿度 90%rh以下(ただし、結露なきこと)
    電源
    公称電圧範囲(許容電圧範囲)AC 100V~240V(AC 85V~250V)
    消費電力定格負荷時最大30VA
    許容周波数範囲47Hz~63Hz
    絶縁抵抗30MΩ以上(DC 500V)[AC LINE─シャシ間]
    耐電圧AC 1390V 2分間、10mA以下[AC LINE─シャシ間]
    接地連続性AC 25A/0.1Ω以下
    電磁適合性EMC ※1 ※2
    以下の指令および規格の要求事項に適合
    EMC指令 2014/30/E
    EN61326、Emission: Class A、Immunity:minimum requirements
    EN61000-3-2 EN61000-3-3
    適合条件 1.高圧テストリードTL08-TOSを使用 2.試験器の外部で放電がない状態
    3.SIGNAL I/Oを使用する場合は、3m未満のシールドケーブルを使用
    外形寸法/質量
    215(215)W×66(85*)H×230(260)Dmm/約2kg *スタンド使用時:120
    付属品

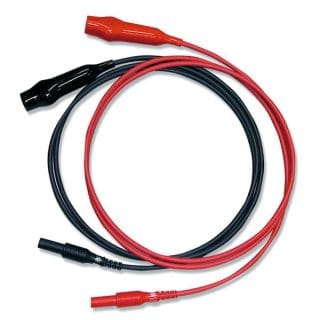

    電源コード:1本、高圧テストリードTL08-TOS(1.5m):1組、取扱説明書:1冊
    • ※1 特注品、改造品には適応されません。
    • ※2 パネルにCEマーキングの表示のあるモデルに限ります。

Dimensions(mm)

TOS7200 Dimensions
